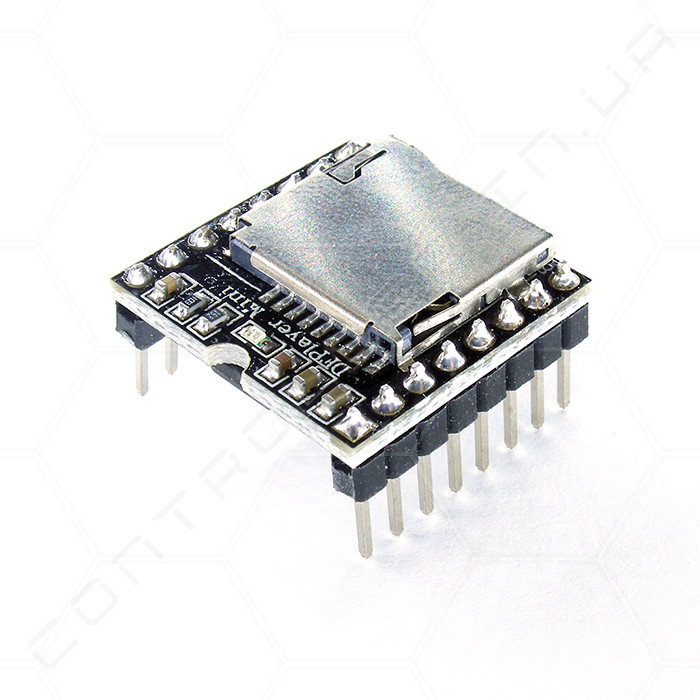

Модуль MP3 звуковий MP3-TF-16P аналог DFPlayer Mini microSD

MP3-TF-16P - це повний аналог DFPlayer Mini.

Підключення і терморегулятори така ж як і DFPlayer Mini.

Для ардуїнов можна використовувати бібліотеки розроблені для DFPlayer Mini.

MP3-TF-16P - це компактний звуковий модуль для відтворення MP3 аудіо з флеш-карт формату microSD.

У модулі MP3-TF-16P є вбудований підсилювач, відповідно до нього можна безпосередньо підключати гучномовець.

Також є два малопотужних виходу для підключення навушників або зовнішнього підсилювача.

 Управление модулем может осуществляться несколькими способами:

кнопрочное упрощенное - с помощью двух кнопок

кнопочное полное - до 20 клавиш, подключенных на 2 линии через UART

Имена файлов с записями должны быть такими: 0001.mp3, 0002.mp3 и т.д. DFPlayer Mini поддерживает максимум 100 папок на флеш-карте, в каждой из папок может быть до 255 записей.

Применение MP3-TF-16P:

- Озвучивание различных режимов в автомобиле и в автомобильной навигации;

- Автоматы голосовых услуг и подсказок; вендинговые аппараты

- Оповещение звуковым сигналом о неисправности электромеханического оборудования;

- Пожежна сигналізація;

- І багато іншого

Опис

VCCХарчування «+»

GNDХарчування «−»

RXUART прийом

TXUART передача

SPK1підключення динаміка до 3W «+»

SPK2підключення динаміка до 3W «−»

BUSYІндикатор стану («0» — простий, «1» — програвання)

DAC_RЛінійний вихід (канал «R»)

DAC_LЛінійний вихід (канал «L»)

IO1Вхід управління: коротке натиснення — «назад», довге — зменшити гучність

I o 2Вхід управління: коротке натиснення — «вперед», довге — збільшити гучність

ADKEY1Порт для підключення резистивної клавіатури, вхід 1

ADKEY2Порт для підключення резистивної клавіатури, вхід 2

USB+підключення до USB, висновок «+»

USB−підключення до USB, висновок «−»

Характеристики:

• робоча напруга: 3.3...5 В
• підтримуваний об'єм microsd: 32 Гб
• кількість каналів: 1
• вихідна потужність на канал: 3 W
• підтримувані формати : mp3
